Le TBM
LES BANDES
Description
Le TBM est un convoyeur accumulateur de tous types de produits dans un environnement spécifique (agro-alimentaire, laboratoire, chimie, pharmacie…).
Il permet le déplacement des produits en ligne droite comme en courbe sans rupture de charge ni éléments de transfert. Sa maintenance en est très facilitée.
Cet appareil est adapté aux exigences de température et de résistance chimique pour le transport de charges pesant jusqu’à 50 kg/m.
Caractéristiques techniques
Châssis:
• Ossature métallique et entretoises en acier épaisseur 25/10ème,
• Habillage latéral des longerons en PVC,
• Revêtement : peinture époxy bleue RAL 5017 ou beige RAL 1013.
Bande:
• Version droite : bande modulaire au pas de 0,5″, 1″ ou 1,5″ en polypropylène, polyéthylène ou résine acétal.
• Version courbe : bande modulaire au pas de 1″ ou 1,5″.
Groupe de commande :
• Motoréducteur à vitesse fixe monté en tête et placé sur le côté de l’appareil, 230/400 V TRI (IP 55),
• Entraînement de la bande par pignon Øprimitif99 en acétal injecté sur axe carré de 40×40 mm,
• Vitesse fixe : 5, 10, 15 ou 20 m/mn.
Groupe de tension: roue libre Øprimitif99 en acétal injecté sur axe carré de 40×40 mm.

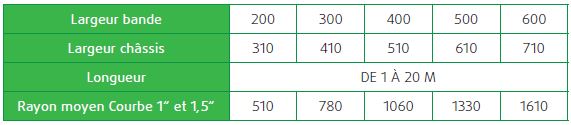

Eléments standards :
Principes de fonctionnement
• Longueurs > 2400 mm obtenues par éclissage de plusieurs caissons : 1 pied support entre chaque caisson,
• Version courbe: doit être associée à un élément de tension et un élément de commande, 3 pieds supports pour 90°
Accessoires
Carter de protection du moteur,
• Pieds supports : SCM, SLM, SL (à fixer au sol), roulettes SDM,
• Guides bilatéraux : coniques en polyéthylène, réglables en hauteur et en largeur ±100 mm,
• Accessoires électriques : coffret C1, variateur V1/V2, armoire électrique et ses options.
