Les convoyeurs inox

Le TCM

Charge jusqu’à 20 kg/m
Acier inox
Fabrication française

Le TCM est un transporteur inox à chaîne palette biplan permettant le transport et l’accumulation de charges jusqu’à 20 kg/m (bouteilles, falcons, conserves, bidons plastique ou métal).

Cet appareil est idéal pour l’embouteillage, la conserverie et l’industrie pharmaceutique. Utilisé en alimentation de postes de travail automatisés, il permet de petits circuits en associant éléments droits et courbes sur le même moteur.

L’entraînement de la chaîne est effectué par un pignon de commande. Une transmission par chaîne placée sous carter de protection assure la liaison entre le motoréducteur et le pignon de commande.

Demander un devis 04 42 60 68 20

Un doute sur le modèle le plus adapté ? Nos conseillers techniques vous accompagnent dans votre choix.

Châssis: ossature métallique en acier inox 304L épaisseur 25/10ème,
Chaîne palette: chaîne charnière thermoplastique en résine acétal.
Groupe de commande:
• Motoréducteur à vitesse fixe monté en tête sur le côté de l’appareil, 230/400 V TRI (IP 55),
• Entraînement de la chaîne par pignon Øprimitif153,
• Vitesse fixe : 5, 10, 15 ou 20 m/mn.
Groupe de tension: roue libre Øprimitif153 en acétal injecté sur axe Ø30.

Version courbe:
• Doit être associée à un élément de tension (droit de longueur 500 mm) et à un élément de commande (droit de longueur 500 mm),
• 3 pieds support pour 90° et ses éléments associés.

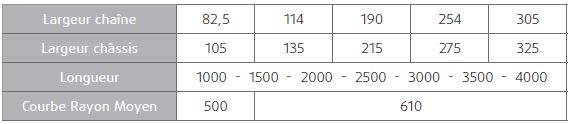

Eléments standards :
